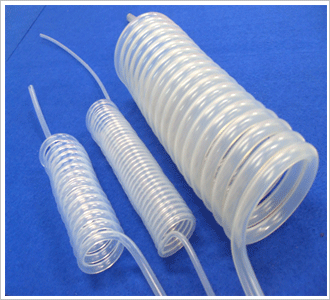

 테프론 코일튜브는 실험장치의 조립시에 작업길이가 짧을
경우 또는 장비의 진동이나 움직이는 경우인 조인트 배관
연결에 적합합니다.
테프론 코일호스의 접속구는 테프론제의 조인트 또는
스테인레스제를 접속하여 주십시요.
|
|
용도
화약약품 및 고순도 약액을 사용하는 분야, 진동이 심한
협소한 공간에서 효율적으로 배관용에 이용됩니다.
|
|
|
|
|
|
|
|
규
격
|
|
|
|
(m/m
TYPE)
|
| 품 번 |
외경 |
내경 |
코일외경 |
권수 |
밀착길이 |
사용길이 |
비 고 |
| mm |
mm |
mm |
|
mm |
M |
| SW-AC31 |
4 |
2 |
35~45 |
250 |
1000 |
3~3.5 |
|
| SW-AC32 |
6 |
4 |
40~50 |
160 |
1000 |
3~3.5 |
|
| SW-AC33 |
8 |
6 |
60~70 |
120 |
1000 |
3~3.5 |
|
| SW-AC34 |
10 |
8 |
85~95 |
100 |
1000 |
3~3.5 |
|
| SW-AC35 |
12 |
10 |
110~120 |
83 |
1000 |
3~3.5 |
|
| SW-AC36 |
14 |
12 |
150~160 |
70 |
1000 |
3~3.5 |
|
| SW-AC37 |
16 |
14 |
165~175 |
62 |
1000 |
3~3.5 |
|
|
|
|
|
(inch
TYPE)
|
| 품 번 |
외경 |
내경 |
코일외경 |
권수 |
민자(양) |
사용길이 |
비 고 |
| mm |
mm |
mm |
|
mm |
M |
| SW-AC39 |
19 |
16 |
170~190 |
52 |
1000 |
3~3.5 |
3/4" |
| SW-AC40 |
12.7 |
9.56 |
140~160 |
78 |
1000 |
3~3.5 |
1/2" |
| SW-AC41 |
9.53 |
6.39 |
85~100 |
104 |
1000 |
3~3.5 |
3/8" |
| SW-AC42 |
6.35 |
3.95 |
45~55 |
157 |
1000 |
3~3.5 |
1/4" |
| SW-AC43 |
3.17 |
2.17 |
30~40 |
315 |
1000 |
3~3.5 |
1/8" |
| SW-AC44 |
25.4 |
22.3 |
210~230 |
39 |
1000 |
3~3.5 |
1" |
|
|
* 규격
사이즈
외 당사와 문의하여 주십시요.
|
